一、系統的組成

? ? ? ?1.1新能源汽車充電技術的概況

充電系統是新能源汽車主要的能源補給系統。新能源汽車，特別是純電動汽車的充電技術，最關鍵的問題是如何能實現高效率的快速充電。

隨著動力電池本身的充放電速度的不斷提高，充電系統的性能也在不斷地改進，以滿足在多種不同的應用情況下的快速充電需求。

目前根據不同的汽車動力電池電壓和容量、充電速度要求，以及電網供電容量等因素的考量，固定充電器的容量一般在15KW到100KW的范圍，輸出電壓一般為50V到500V。車載充電器容量則在3KW 左右。

? ? ? 1.2?新能源汽車充電系統的組成

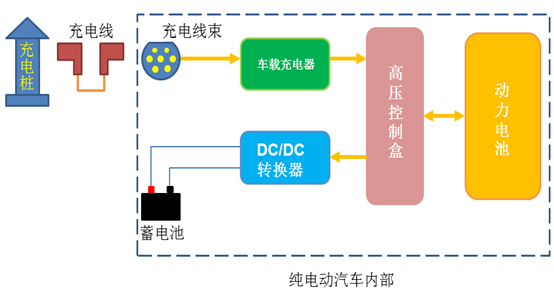

新能源汽車充電系統主要由充電樁、充電線束、車載充電器、高壓控制盒、動力電池、DC-DC轉換器、低壓蓄電池以及各種高壓線束和低壓控制線束等組成。如下圖是新能源汽車充電系統示意圖。

?

?

以下介紹新能源汽車充電系統主要組成部分：充電樁和車載充電器。

1.2.1充電樁

充電樁作為新能源汽車充電系統的配套設施，有交流充電樁和直流充電樁。

1）交流充電樁

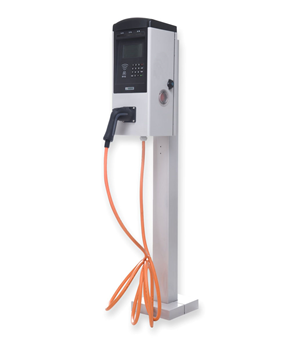

如圖所示，交流電動汽車充電樁，俗稱 “慢充”，固定安裝在電動汽車外、與交流電網連接，為電動汽車車載充電器（即固定安裝在電動汽車上的充電器）提供交流電源的供電裝置。交流充電樁只提供電力輸出，沒有充電功能，需連接車載充電機為電動汽車充電。相當于只是起了一個控制電源的作用。

2）直流充電樁

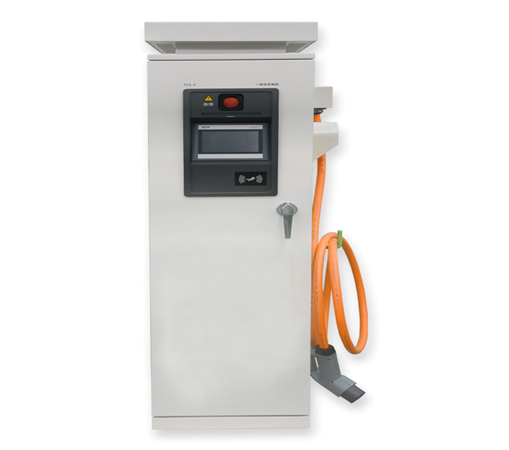

如圖所示，直流電動汽車充電樁，俗稱 “快充”，固定安裝在電動汽車外，與交流電網連接，可以為非車載電動汽車動力電池提供直流電源的供電裝置。直流充電樁的輸入電壓采用三相四線AC380V±15%，頻率50Hz,輸出為可調直流電，直接為電動汽車的動力電池充電。

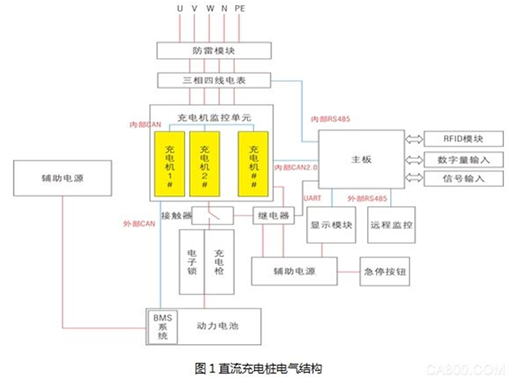

其電氣結構如下：

直流充電樁工作原理：三相 380V 交流電經過EMC等防雷濾波模塊后進入到三相四線制電表中，三相四線制電表監控整個充電機工作時的實際充電電量。且根據實際充電電流及充電電壓的大小，充電機往往需要并聯使用，因此就要求充電機擁有能夠均流輸出的功能，充電機輸出經過充電槍直接給動力電池進行充電。

在直流充電樁工作時，輔助電源給主控單元、顯示模塊、保護控制單元、信號采集單元及刷卡模塊等控制系統進行供電。另外，在動力電池充電過程中，輔助電源給BMS系統供電，由BMS系統實時監控動力電池的狀態。

?

1.2.2?車載充電器

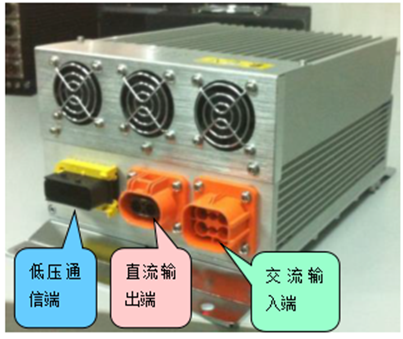

車載充電器（On-board Charger，也稱車載充電機）如圖所示。車載充電器是充電系統的重要組成部件。

二、充電方式及其特點

新能源汽車動力電池充電的方式主要有快速充電（直流快充）和常規充電（交流慢充）。

直流快充與交流慢充方式的區別是：

直流充電（快充）主要是通過充電站的充電樁將直流高壓電直接通過直流充電口給動力電池充電。

2.1 快速充電方式

快速充電又稱直流快充或應急充電，是以較大直流電流短時間在電動汽車停車的20 分鐘至2 小時（h）內，為其提供短時間充電服務，一般充電電流為150～400 A。

快速充電模式的優點是充電時間短。

但是，相對常規充電模式，快速充電也存在一定的缺點：

“快充”實際并不快，而且降低動力電池使用壽命。由于受電池技術影響，目前電動汽車使用最多的就是鋰電池。鋰元素是比鈉還要活躍的金屬元素之一，快充易使鋰元素太過活躍，從而使電池中的電解液發生沉淀，產生氣泡現象，也就是平常人們所看到的電池身上易凸起“小包”，摸上去有手感發熱等情況，嚴重的會導致電池爆炸等安全事故。因此充電電流不宜過大。

? ? ?2.1???? 常規充電方式

交流充電（慢充）主要是通過家用電源插頭和交流充電樁接入交流充電口，通過車載充電器將220V交流電轉為330V直流電給動力電池進行充電。

在一些特定的情況下，可以為新能源汽車更換已經充滿電的動力電池，更換下來的電池再單獨進行充電備用。

蓄電池在放電終止后，應立即充電（在特殊情況下也不應超過24 h）。常規充電電流相當?shù)停s為15 A，這種充電叫做常規充電（交流慢充或慢速充電）。常規蓄電池的充電方法都采用小電流的恒壓或恒流充電，一般充電時間為5～8 h，甚至長達10～20 h。這種充電方式是利用車載充電器，接220V交流電即可。

（1）常規充電適用情況

常規慢充的方式適用情況主要有：

1）用戶對電動汽車的行駛里程要求相對較低，車輛行駛里程能滿足用戶1 天使用需要，利用晚間停運時間可以完成充電。

2）由于常規慢充充電電流和充電功率比較小，因此在居民區、停車場和公共充電站都可以進行充電。

3）規模較大的集中充電站，能夠同時為多輛電動乘用車提供停車場地并進行充電。

（2）常規充電優點

常規充電模式的優點如下：

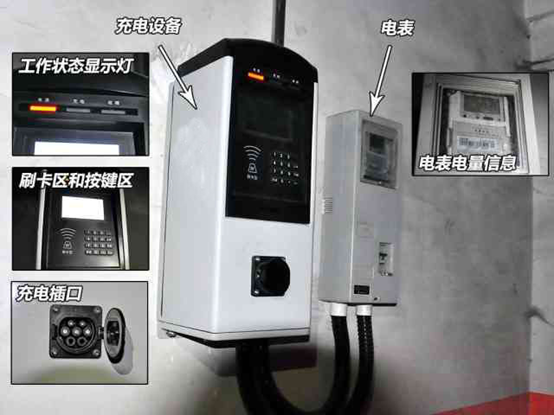

1）盡管充電時間較長，但因?yàn)樗霉β屎碗娏鞯念~定值并不關鍵，因此充電器和安裝成本比較低。如圖為壁掛式交流充電樁，可安裝在車庫內使用。

2）可充分利用電力低谷時段進行充電，降低充電成本。

3）可提高充電效率和延長電池的使用壽命。

? ? ? ?三、充電樁行業發展前景

近年來，中國新能源充電樁行業受到各級政府的高度重視和國家產業政策的重點支持。國家陸續出臺了多項政策，鼓勵新能源充電樁行業發展與創新。近年來，充電樁布局不合理、機械損壞、利用率低、服務不到位等問題日益突出。面對不斷增長的新能源車充電樁，專業檢修和維修人員將不斷改進服務，及時跟進，確保設備能夠正常使用。此外，相關部門將加強對充電樁產品質量和實際使用監管，統一充電樁生產標準，解決充電接口不兼容問題，同時鼓勵服務商提供優質服務，嚴厲打擊個別企業騙取補貼資金的現象，規范充電樁行業，促進充電樁行業健康發展。

節能、環保、低碳、綠色，這是全人類共同努力奮斗的目標。然而全球氣候變暖和環境污染給人類的生存和發展帶來了巨大的風險，以石油為燃料汽車的大量使用是造成環境污染和全球溫室氣體排放的主要來源之一。推廣和使用新能源汽車，將有效的減少溫室氣體和其他有害氣體的排放，從而降低汽車在運營中對環境造成的不利影響，這是解決全球日益嚴重惡化的環境問題和確保我國政府實現向全世界鄭重承諾的有效途徑，也是最終降低環境污染，保障人類的生存和發展的重要舉措。
